发动机活塞作为内燃机的核心运动部件，在高温、高压、高速往复的极端工况下长期运行，其外径尺寸的精确测量是发动机维修与质量检测中不可或缺的环节-5。活塞外径直接决定了活塞与气缸壁的配合间隙——间隙过大，会导致发动机动力不足、烧机油甚至产生“塔塔”异响；间隙过小，则可能造成活塞卡死、拉缸等严重故障-6。掌握

本文结合发动机维修领域的实操经验与行业标准，从基础准备到专业检测，分层详解

一、发动机维修场景下活塞直径测量前置准备

1. 汽车维修与活塞质检核心工具介绍

基础工具（新手必备，适配汽车维修车间）：

• 外径千分尺（螺旋测微器） ：精度0.01mm，是测量活塞直径的核心工具。选择量程与活塞公称直径匹配的千分尺（如0-25mm、25-50mm、50-75mm等规格），使用前需进行校零——旋转棘轮使测砧与测微螺杆接触，确保主尺和副尺的零刻度对齐-34。

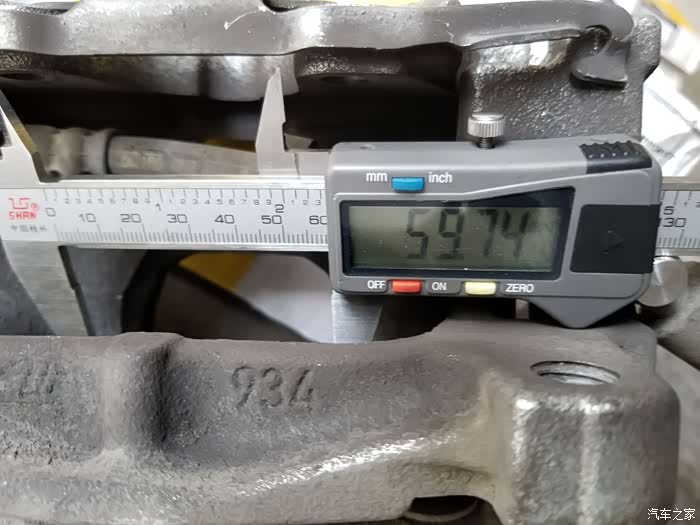

• 游标卡尺：精度0.02mm或0.05mm，用于快速初测活塞直径或测量气缸未磨损部位内径，作为量缸表标定的参考尺寸-15。

• 塞尺（厚薄规） ：用于测量活塞环端隙、侧隙以及配缸间隙的辅助判断-40。

专业工具（适配批量检测/高精度检测场景）：

• 三坐标测量机（CMM） ：如Mitutoyo CRYSTA-Apex S系列，三维尺寸测量精度可达(1.9+L/200)μm，适用于专业质检机构对活塞进行高精度几何尺寸检测-7。

• 气动量仪：通过气体流量或压力变化间接测量活塞外径，适用于生产线上的非接触式、高精度快速检测-。

• 圆度仪：如Taylor Hobson Talyrond 585，径向误差测量分辨率0.01μm，用于检测活塞横截面的圆度误差-7。

• 激光位移传感器：如Keyence LJ-V7000，分辨率可达0.025μm，适用于自动化在线检测场景-7。

2. 发动机活塞测量安全与操作注意事项

重中之重！测量活塞直径前务必遵守以下4条核心注意事项：

① 工件清洁为先：测量前必须彻底清洁活塞，用无纺布或棉布蘸取清洁剂擦拭活塞表面，去除油污、积碳和杂质，否则直接影响测量精度-1。活塞环槽和销孔内的残留物也需清理干净-5。

② 仪器校准规范：外径千分尺在使用前必须进行零位校准。测量时旋转棘轮而非微分筒，保证测力恒定（通常棘轮发出2-3声“咔哒”声时即为合适测量力），避免人为误差。

③ 冷态测量原则：活塞直径测量应在活塞完全冷却至室温（约20℃）后进行。活塞在热态下因热膨胀尺寸会发生变化，冷态测量值才是维修手册和行业标准中规定的基准值-44。

④ 环境防护要求：测量工作台应平整、无振动，避免阳光直射和气流干扰。专业质检实验室通常要求恒温环境（20±1℃），以保证测量数据的可重复性。

3. 活塞基础认知（适配发动机精准检测）

活塞的基本结构包括顶部（燃烧室侧）、环槽（安装活塞环）、裙部（与气缸壁接触导向）以及销孔（连接活塞销与连杆）-6。在发动机维修中，最关键的两个尺寸参数是：

• 活塞裙部直径：活塞与气缸壁接触导向的部位，也是活塞最大尺寸所在位置，直接决定配缸间隙。汽油机冷态配缸间隙通常为0.02-0.05mm，柴油机为0.10-0.15mm-44。

• 环槽尺寸：包括环槽宽度和环槽底径，影响活塞环的安装与密封性能-5。

需要注意的是，活塞并非标准圆柱体——大部分活塞设计为椭圆锥体，即裙部直径略大于头部直径，且垂直于活塞销方向的尺寸大于平行于活塞销方向。这是为了补偿活塞在工作温度下的热膨胀，确保在各种工况下保持理想配合间隙-6。

二、核心检测方法：从基础到专业

1. 活塞直径基础检测法（新手快速初筛）

对于刚入门的汽车维修学徒或车主爱好者，无需复杂工具即可完成活塞外观与基本尺寸的快速初筛：

第一步：目视外观检查。 清洁活塞后，仔细检查是否存在裂纹、拉伤、烧蚀、环槽磨损、销孔变形等明显缺陷-1。活塞裙部的划痕深度若超过0.5mm，或环岸出现裂纹，应直接判定为不合格-。

第二步：基础尺寸比对。 使用游标卡尺初步测量活塞裙部最大直径，与活塞顶部标记的标准尺寸进行粗略比对。若差异明显超出0.1mm，需进一步用千分尺精确测量。

第三步：配缸间隙手感判断（经验法）。 将清洁后的活塞倒置放入相应气缸中，用塞尺（宽13mm、厚约0.03-0.05mm）插入活塞裙部与气缸壁之间，以30N的力能拉动（感觉有轻微阻力）即为间隙合适-50。但此方法仅适用于间隙不超过0.15mm的情况，超出时应改用千分尺精确测量。

实用技巧：维修车间新手可通过对比新旧活塞的直径差来快速判断磨损程度——若旧活塞直径比新活塞标准尺寸小0.10mm以上，通常已达到更换标准。

2. 外径千分尺检测法（新手重点掌握）

这是汽车维修中最核心、最常用的活塞直径检测方法，步骤清晰，精度可靠：

步骤一：千分尺校零。 清洁测砧与测微螺杆的测量面，旋转棘轮使两测量面接触，检查零刻度是否对齐。如不对齐，使用专用扳手调整固定套筒-34。

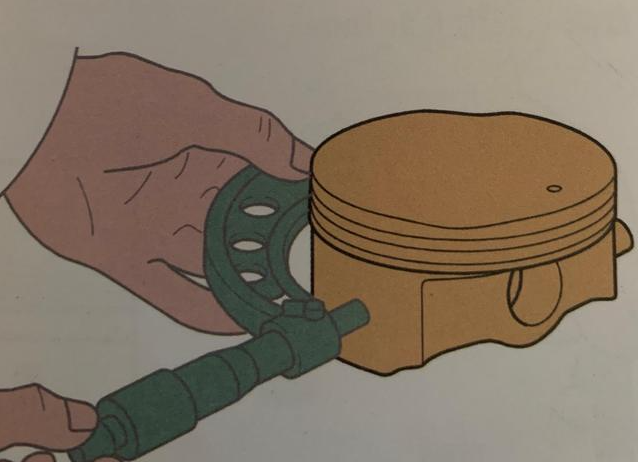

步骤二：确定测量位置。 这是最关键的一步，测量位置错误将直接导致数据失效。活塞直径的测量位置为活塞裙部垂直于活塞销孔的方向，从裙部底边向上约10mm处，即活塞最大直径所在位置-4-52。

• 不同车型/机型测量位置存在差异：例如索菲姆8140.07型柴油机活塞在距底面12mm处测量，而8140.27型则在距底面17mm处测量，务必以维修手册为准-50。

• 对于有涂层的活塞裙部，若没有测量窗，必须直接在涂层上测量，然后从测量值中减去两倍的涂层厚度（约2×0.015mm）-51。

• 若活塞最大直径位置未知，需在活塞裙部不同高度进行多次测量，找出直径最大的位置-51。

步骤三：读取测量值。 将活塞置于千分尺测砧之间，旋转棘轮直至发出“咔哒”声，锁紧后读数。记录测量值，精度至0.01mm。

步骤四：结果判断。 测量值与标准尺寸的偏差应不大于0.04mm-4。若超出此范围，说明活塞磨损过度或本身尺寸不合格，需更换。

实战案例：某维修厂在对一台大众帕萨特进行烧机油治理时，使用千分尺测量四缸旧活塞的裙部直径，实测数据为：一缸82.41mm、二缸82.41mm、三缸82.40mm、四缸82.41mm，均在标准范围内，因此判断活塞可继续使用-。

3. 三坐标测量机与光学检测法（进阶精准检测）

适配专业质检机构、发动机再制造企业的大批量、高精度检测场景：

三坐标测量机（CMM）检测法：将活塞固定在CMM工作台上，编程设定测量路径，在活塞裙部多个高度截面、每个截面多个角度进行采点测量。系统自动计算出活塞的外径、圆度、圆柱度等形位公差参数，检测精度可达微米级-7-3。

光学非接触式测量法：采用激光位移传感器或2D光学阴影测量技术，通过平行光束照射活塞形成阴影轮廓，利用亚像素边缘检测算法计算出活塞外径，可实现±1微米的测量精度，特别适用于生产线上的高速在线检测-6。

圆度仪检测法：将活塞安装在圆度仪转台上，测头接触活塞裙部表面，旋转一周采集360°径向变化数据，直接输出圆度误差值（允许值≤0.03mm）和轮廓图形-3-7。

行业标准参考：GB/T 1148-2010《内燃机 铝活塞 技术条件》规定了活塞的尺寸公差、检验方法等技术要求，专业检测需严格遵循-21。活塞直径偏差的公差范围通常为0.02mm，圆度误差允许值≤0.03mm-3。

三、发动机维修场景下的补充检测模块

1. 不同类型活塞的检测重点

汽油发动机铝合金活塞：检测重点在于裙部直径和环槽磨损。铝合金活塞热膨胀系数较大，冷态配缸间隙控制在0.02-0.05mm。需特别关注裙部涂层的完整性——涂层磨损会加速活塞与气缸壁的直接摩擦-44。

柴油发动机铸铁/铸铝活塞：柴油机工作压力更大，配缸间隙通常为0.10-0.15mm，磨损极限值也更高-44-23。检测重点包括活塞顶面是否有烧蚀、环岸是否有裂纹、销孔是否变形-5。

液压缸活塞：检测重点在密封沟槽尺寸和公差，需符合GB/T 6577-2021标准。密封沟槽外径（缸径）、内径（活塞密封沟槽底径）的精确测量直接影响密封性能-59。

2. 发动机活塞直径检测常见误区（避坑指南）

误区①：忽略测量位置，随意测量活塞任意部位。危害：活塞最大直径在裙部特定位置，测量位置错误会导致配缸间隙计算错误，可能造成装配后活塞卡死或漏气。

误区②：使用未经校准的千分尺直接测量。危害：千分尺零位偏差会导致系统误差，累积后可能超过公差范围，造成误判。

误区③：在活塞未完全冷却时测量。危害：热态下活塞尺寸大于冷态值，以此数据装配会导致冷态间隙过小，发动机启动后可能拉缸。

误区④：忽略活塞椭圆度，只测单一方向。危害：活塞设计有椭圆度（垂直于活塞销方向大于平行方向），仅测一个方向无法全面评估活塞状况。

误区⑤：新活塞不测量直接使用。危害：典型案例——某4125A型柴油机大修后发生严重烧机油，拆检发现2缸活塞直径125-0.78mm，与缸套配合间隙达0.81mm，远超极限，原因就是修理工未对新活塞进行测量-50。

3. 发动机活塞失效典型案例（实操参考）

案例一：新活塞尺寸不合格导致严重烧机油

一台检修后的4125A型柴油机，启动后不久发生严重烧机油现象，2缸排气冒蓝烟并带有机油喷出。拆检后测量发现，新更换的2缸活塞直径仅125-0.78mm，与缸套配合间隙达0.81mm（标准配缸间隙约0.19-0.23mm）。故障原因是修理工在安装时看到标牌标注为标准尺寸，就没有进行实际测量。更换标准尺寸活塞后，故障排除-50-43。

教训：无论新旧活塞，安装前必须用千分尺实测直径，不能仅凭标牌判断。

案例二：活塞直径磨损超标导致动力不足与异响

一台行驶15万公里的汽油发动机出现冷车启动时“塔塔”异响，温度升高后响声减弱但仍有，同时加速无力、油耗升高。拆解后测量四缸活塞裙部直径，发现3缸活塞直径比标准尺寸小0.09mm，配缸间隙达0.14mm（远超0.02-0.05mm标准）。测量气缸圆度达0.08mm，超出极限。解决方案：镗缸并更换加大一级（+0.25mm）的活塞及活塞环组件-34。

教训：定期测量活塞直径和气缸磨损量，及时发现配合间隙超限问题，避免动力下降和油耗增加。

四、结尾

1. 活塞直径检测核心（发动机维修高效排查策略）

本文围绕发动机维修场景，从基础到专业，系统梳理了活塞直径测量的完整流程。高效排查策略可归纳为“三步法”：

第一步：基础快速筛查 → 目视外观检查 + 游标卡尺初测 + 配缸间隙手感判断。适用于维修车间快速判断活塞是否需要进一步检测。

第二步：千分尺精确测量 → 在活塞裙部底边向上约10mm处、垂直于活塞销孔方向，用校准后的千分尺精确测量。这是绝大多数发动机维修场景下的标准操作，测量值偏差应≤0.04mm。

第三步：专业仪器复检（如需） → 对争议样品或批量检测，采用三坐标测量机、圆度仪或光学测量仪进行高精度复核，出具专业检测报告。

牢记测量活塞直径好坏的核心判断标准：直径偏差≤0.04mm、圆度误差≤0.03mm、配缸间隙符合车型维修手册要求，超出任一标准即需更换活塞。

2. 活塞直径检测价值延伸（发动机维护与活塞采购建议）

日常维护建议：定期检查发动机机油品质，及时更换机油和滤清器，可有效减少活塞与气缸壁的磨损。大修时务必对活塞进行直径测量，并记录数据以备后续对比。

活塞采购与更换建议：

• 选配活塞时，同一台发动机必须选用同一厂家、同一级别、同一尺寸分组或同一产品代号的活塞，尺寸精度差不大于0.025mm，重量差不大于8g-43。

• 修理尺寸通常有四级可选：+0.25mm、+0.50mm、+0.75mm、+1.00mm，需根据气缸镗磨尺寸选配相应加大活塞-1。

• 优先选用符合GB/T 1148-2010标准的产品，确保材料成分、硬度、尺寸公差等指标达标-21。

活塞校准建议：专业质检机构应定期对千分尺、三坐标测量机等检测设备进行计量校准，确保测量结果可追溯。
