一、引言：为什么贴片元器件检测是电子制造与维修的核心基本功？

贴片元器件（表面贴装器件，SMD）作为现代电子设备的核心基础元件，广泛应用于消费电子、汽车电子、工业控制、医疗设备等各个领域-31。在SMT贴片加工过程中，80%的产品异常源于焊接缺陷、元件错装或操作失误-5。快速准确地测量贴片元器件好坏，是电子维修人员排查故障、企业质检人员把控质量、电子爱好者动手制作的基础技能。

对于新手来说，面对PCB板上密密麻麻的微小元件，不知从何下手；对于专业从业者来说，如何在批量检测中兼顾效率与精准，避免元器件隐性失效，同样是日常工作中的痛点。本文从焊接工艺视角切入，结合贴片元器件在电路板上的实际应用场景，分层次详解如何焊接贴片检测方法，从基础到专业，从目测到仪器，帮助不同基础的读者快速掌握贴片元器件检测技巧，独立完成元器件好坏判断。

阅读导航：新手建议从“前置准备”和“基础检测法”入手；专业技术人员可重点关注“通用仪器检测法”和“行业专业仪器检测法”中的进阶技巧。

二、前置准备：检测前的核心功课

2.1 检测贴片元器件的核心工具介绍（新手与专业分阶配置）

在开始检测之前，了解并准备好合适的工具是关键。针对不同使用场景，检测工具分为基础款和专业款两类。

基础款（适合电子爱好者、入门维修新手）：

• 数字万用表：最核心的检测工具，配备尖头表笔以适配微小贴片元器件的焊点。推荐选择具备电阻档（Ω）、二极管档（→+）、电容档（F）的万用表-13-。

• 放大镜或体视显微镜：用于观察元器件外观和焊点状态，建议选配10倍以上的放大镜或40倍以上的体视显微镜。

• 镊子和防静电工具：用于夹取和操作微小贴片元器件，防静电措施可避免静电击穿敏感元件。

• 照明灯：充足的光线是精准检测的基础保障。

专业款（适合工厂质检人员、专业维修工程师）：

• 高精度LCR数字电桥：可精准测量贴片电容、电感、电阻的容值、感值、阻值，精度可达0.05%以上-51。

• 自动光学检测（AOI）设备：用于批量检测元器件贴装偏移、缺件、错件、极性反向、焊点形态异常等外观缺陷，检测速度快、识别精准-72。

• X射线检测系统（X-Ray）：用于检测BGA、QFN等隐藏焊点，可识别焊点空洞率（空洞率＞25%需返修）-1-5。

• 飞针测试仪或ICT针床测试仪：适用于电路板的电气性能批量检测-72。

专业提示：贴片电容因体积小、耐压低，建议使用带贴片夹的测试探针以提高接触稳定性-46。

2.2 贴片元器件检测安全注意事项（行业专用防护指南）

在进行贴片元器件行业安全检测时，必须严格遵守以下安全规范，其中标注“⚠️”的为重中之重：

1. ⚠️ 断电操作：在路检测（元件焊接在电路板上时测量）前必须切断电源，并将滤波电容中的残留电荷释放完毕，避免损坏仪表或元件-51-54。

2. ⚠️ 防静电措施：贴片元器件尤其是集成电路、MOS管等对静电高度敏感。操作前应佩戴防静电手环，使用防静电镊子，工作台铺设防静电垫。

3. 工具检查：使用万用表前，检查表笔绝缘是否完好、量程设置是否正确。使用万用表电容档前，先确认电容已放电，尤其注意高压电容的放电操作-46。

4. 元器件清理：检测前应清除焊点周围残留的助焊剂、油污和灰尘，否则可能影响测量精度甚至造成短路误判。特别是含卤素助焊剂残留，在潮湿环境下可能引发电解腐蚀，导致元器件隐性失效-21。

行业警示：在超过元器件规格的过度使用环境下，如电气过载、极端温度、含硫气氛等，元器件会出现阻值漂移、开路、短路等故障-21。

2.3 贴片元器件基础认知（适配电子制造与维修场景）

贴片元器件（表面贴装器件，Surface Mount Device）是一种无引脚或短引脚的新型微小型元器件，通过SMT工艺直接贴装在PCB表面并焊接固定-。了解以下基础认知对精准检测至关重要：

主要类型及结构特点：

• 贴片电阻：矩形陶瓷基体表面覆盖电阻膜层，两端为金属电极。表面通常印有三位或四位数字代码表示阻值（如“103”=10kΩ，“102”=1kΩ）。

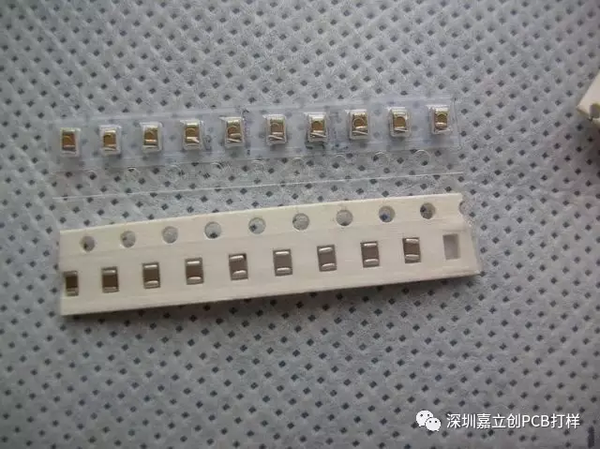

• 贴片电容：多为MLCC（多层陶瓷电容），无极性，体积小，表面一般不标注数值，需要根据电路原理图或物料清单判断规格。

• 贴片二极管/三极管：二极管有极性标识（阴极带/色环），三极管多为SOT-23等小型封装，需通过数据手册确认引脚定义。

• 贴片集成电路（IC）：包括QFP、SOP、BGA等多种封装形式，引脚数量多、间距小，检测难度较大-58。

行业参数提醒：根据IPC-A-610标准，0402及以上尺寸元件贴装偏移应小于元件宽度的50%，0201及以下微小元件需控制在25%以内-1。了解这些行业标准，有助于判断贴装质量是否合格。

三、核心检测方法（分层实操指南）

3.1 贴片元器件基础检测法（电子行业新手快速初筛）

对于新手来说，在进行复杂仪器测量之前，可以通过以下基础方法快速初筛元器件好坏：

方法一：目视检查法

用放大镜或体视显微镜仔细观察元器件和焊点，重点检查以下内容：

• 元器件本体：有无裂纹、破损、烧焦、鼓包、变色。根据IPC-A-610标准，元器件本体应无破损、标识清晰-3。

• 引脚/焊端：有无弯曲、氧化、镀层剥落、虚焊（焊锡润湿角＞90°且接触面积＜50%即为虚焊）、短路（相邻焊点间锡量超过0.1mm宽度）、焊点脱落-3-5。

• 贴装方向：二极管极性是否正确（阴极带对齐）、IC引脚1标记是否对齐、电容正负极是否接反-3。

方法二：嗅觉检查法

如果在通电运行状态下闻到烧焦气味或观察到冒烟，说明元器件已严重损坏，应立即断电检查。

方法三：简单在路导通检测

在断电条件下，用万用表电阻档测量元器件两端的在路电阻值。红、黑表笔要互换一次再测，取阻值大的一次作为参考。若在路阻值远小于标称值或接近0Ω，可能存在短路，但还需判断是否由并联支路引起-54。

新手注意：基础检测法只能快速筛选明显损坏的元器件。对于参数漂移、漏电等隐性失效，必须结合后续仪器检测法进行精确判断。

3.2 万用表检测贴片元器件方法（新手重点掌握）

万用表是最普及、最实用的检测工具。以下分类讲解万用表检测各类贴片元器件的具体步骤。

（1）万用表检测贴片电阻方法

步骤一：将万用表拨到电阻档（Ω），根据电阻标称值选择合适量程（比标称值稍大的量程为宜）。

步骤二：建议将电阻从电路板上断开或至少断开一端（非在路检测），避免并联元件干扰测量结果-13-54。

步骤三：将表笔接触电阻两端焊点，读取显示值。

步骤四：对比测量值与标称阻值（电阻表面印有阻值代码，如“103”=10kΩ）。若测量值在标称阻值的允许误差范围内（常规为±5%或±1%），则电阻基本正常；若阻值为零，则电阻短路损坏；若显示“OL”或无穷大，则电阻开路损坏-51-。

实操技巧：在路测量时，若红黑表笔各测一次后得到两个不同阻值，取较大值作为参考。若该参考值大于标称值，则电阻可能已损坏-54。

（2）万用表检测贴片电容方法

步骤一：将万用表拨到电容档（F）或电阻档的高阻档（如Rx10k挡）。

步骤二：测量前必须对电容充分放电，避免残留电荷损坏万用表或造成读数偏差-46。

步骤三：用带贴片夹的测试探针接触电容两端，读取数值-46。

步骤四：对比测量值与标称容量值。若偏差过大（一般超过±20%），电容可能已损坏；若测量值为零或极小，电容已短路击穿-48-。

步骤五（无电容档时替代法） ：用万用表电阻档Rx10k挡测量电容两端，正常电容应显示无穷大阻值（指针轻微摆动后回位）。若阻值为零或很小，说明电容已击穿短路-。

行业难点：容量小于10pF的贴片小电容，用万用表难以测量，只能定性判断是否漏电或短路。若怀疑开路，通常采用“替换法”判断——将可疑电容替换为同规格正常电容，看故障是否排除-。

（3）万用表检测贴片二极管/三极管方法

贴片二极管检测：

• 将万用表拨到二极管档（→+）。

• 测量二极管正向压降：红表笔接阳极（P极），黑表笔接阴极（N极）。正常硅二极管正向压降约为0.5-0.7V，肖特基二极管约为0.2-0.4V。

• 反向测量：表笔交换，应显示“OL”或无穷大-。

• 若正反向均为0V或接近0V，二极管击穿短路；若正反向均为无穷大，二极管开路损坏-。

贴片三极管检测：

• 三极管内部有两个PN结（发射结和集电结）。用万用表二极管档分别测量BE结和BC结，均应呈现二极管特性（正向导通、反向截止）。

• NPN型三极管：黑表笔接基极（B）、红表笔接发射极（E）或集电极（C）时应导通；PNP型则相反-。

（4）万用表检测贴片集成电路（IC）方法

方法一：在路直流电压测量法

• 在电路板通电状态下，用万用表直流电压档测量IC各引脚对地直流工作电压。

• 将测量值与规格书或维修资料中的标称电压值对比。若电压异常，先排查外围元件（电阻、电容等），若外围元件无问题，则IC很可能损坏-69。

方法二：在路直流电阻测量法

• 在断电状态下，用万用表电阻档测量IC各引脚对地（接地脚）的直流电阻。

• 将测量值与完好IC的测量值或标准值对比。若某引脚阻值与标准值相差过大，说明IC内部可能损坏-11。

方法三：开路测量法

• 当怀疑IC引脚对地电阻异常但无法判断是IC内部还是外围元件问题时，可将可疑引脚与电路断开，同时保持接地脚不断开，单独测量该引脚对地的内部等效电阻R内，再与标准值对比判断-11。

专业提示：万用表检测IC时，R×1k挡表内电池电压仅1.5V，若IC内部晶体管串联较多时无法进入正常工作状态，数值可能不准确，此时应换用R×10k挡测量-11。

3.3 电子行业专业仪器检测方法（进阶精准检测）

对于工厂批量检测、高精度校验场景，需要使用更专业的仪器设备。

（1）LCR数字电桥检测法

LCR电桥适用于高精度测量贴片电容、电感的参数：

• 设置电桥的测试频率（常用100Hz、1kHz、10kHz、100kHz）和测试电平。

• 用专用测试夹具夹持元器件两端，读取电容值（C）、电感值（L）、品质因数（Q）等参数。

• 将测量值与标称值对比，判断元器件是否合格-51。

（2）AOI自动光学检测法

AOI适用于生产线上的批量外观检测：

• 设备通过高清CCD相机自动拍摄PCB表面图像，与标准图像比对分析。

• 自动识别元器件贴装偏移、缺件、错件、极性反向、连锡、虚焊等外观缺陷-72。

• 缺陷检出率要求＞99%，适用于SMT贴片加工的全流程质量管控-1。

（3）X-Ray检测法

X-Ray适用于检测BGA、QFN等底部焊接封装的隐藏焊点：

• 通过X射线透视成像，观察焊点内部空洞分布。

• 空洞率应小于25%，否则需返修处理-1-5。

（4）飞针测试/ICT针床检测法

适用于电路板的电气性能批量检测：

• 飞针测试：通过两根可移动探针逐点接触测试点，检测电路连通性和元器件电气性能，适合小批量、多品种生产-72。

• ICT针床检测：定制测试针床，数百根探针同时接触测试点，数秒完成单板检测，适合大批量生产-72。

专业提示：工业PCBA中还存在大量“隐性失效”——焊点微小虚焊、内部空洞、元器件参数漂移等，常规AOI检测难以捕捉，需结合X-Ray检测和环境适应性测试进行综合排查-27。

四、补充模块

4.1 不同类型贴片元器件的检测重点（场景化指引）

根据贴片元器件在电路中的具体应用场景，检测重点有所不同：

消费电子场景（手机、可穿戴设备、家用电器） ：

• 贴片电阻：重点关注阻值是否在允许误差范围内，有无开路或短路。

• 贴片电容：重点关注MLCC电容有无短路击穿（电容两端电阻为0Ω即为击穿），容量是否大幅下降。

• 贴片IC：重点关注电源引脚电压是否正常，输出波形是否符合预期。

汽车电子场景（控制单元ECU、车载传感器） ：

• 贴装精度要求高（需提升至±25μm），且需耐受极端温度环境-32。

• 重点关注元器件的耐温等级是否满足车规标准，焊点抗振性是否达标。

• 对于安全相关的控制器，建议进行在线检测（ICT）和功能测试（FCT）双重验证。

工业控制场景（PLC、变频器、工业PCBA） ：

• 重点关注元器件的耐压、耐温、耐湿性能是否达到工业级标准。

• 注意排查元器件隐性失效：部分元器件选型不当，耐温、耐湿性能不足，长期运行中会出现参数漂移、性能衰减-27。

• 建议定期进行环境适应性测试（高温高湿、温度循环、振动测试），评估元器件长期可靠性-23。

4.2 贴片元器件行业常见检测误区（避坑指南）

以下是电子制造与维修中最容易犯的5个检测误区，务必警惕：

1. ❌ 误区一：在路测量不排除并联元件干扰

   • 在电路板上测量电阻时，如果有其他元件并联在电阻两端，测量值会明显偏低。正确的做法是将电阻一端断开后进行非在路测量-54。

   • 危害：导致误判正常电阻为损坏，造成不必要的元件更换。

2. ❌ 误区二：万用表检测小电容时盲目相信“无穷大”

   • 容量小于10pF的贴片小电容，用万用表电阻档测两端时，无论好坏均显示无穷大，无法判断开路故障-。

   • 正确做法：使用电容档（F）测量容量值，或采用“替换法”判断。

3. ❌ 误区三：忽略极性元件方向

   • 电解电容、二极管、IC等极性元件装反后，通电即可能烧毁。

   • 危害：检测时不检查极性方向，通电后造成二次损坏甚至安全事故。

4. ❌ 误区四：带电检测时未放电

   • 电路板上有大容量滤波电容时，断电后仍会残留高压电荷。

   • 危害：表笔接触瞬间产生打火，损坏万用表或元器件，甚至伤人。

5. ❌ 误区五：忽略环境因素对检测结果的影响

   • 高温、高湿、含硫气氛等环境因素会导致元器件参数漂移或隐性失效-21。

   • 正确做法：检测时应考虑环境温度和湿度的影响，必要时在标准环境条件下（温度22±2℃，湿度45%-55%RH）进行测量-5。

4.3 贴片元器件失效典型案例（实操参考）

案例一：工业电源板贴片电容短路故障

故障现象：某工厂自动化设备电源板启动后立即跳闸保护，无法正常工作。

检测过程：

1. 首先进行断电目视检查，发现电源板输入滤波区域有一个贴片电容（104/50V）表面有细微裂纹。

2. 用万用表电阻档Rx10k挡测量该电容两端，阻值为0Ω，说明电容已击穿短路。

3. 用万用表二极管档测量其他电容，均显示无穷大阻值，判断正常。

解决方法：更换同规格贴片电容（104/50V X7R），重新上电后设备恢复正常。

根因分析：该电容长期工作在高温、高纹波电流环境下，导致介质层老化击穿，引发短路。建议后续选用耐压更高、X7R介质（耐温性能更好）的贴片电容替代。

案例二：手机主板贴片电阻阻值漂移导致信号异常

故障现象：手机Wi-Fi信号弱，经常掉线，重启后短暂恢复但不久后又出现相同问题。

检测过程：

1. 在路测量Wi-Fi模组供电线路上的贴片电阻（标称10Ω），万用表电阻档测量显示约15Ω，超出±5%误差范围。

2. 断开电阻一端进行非在路测量，确认阻值为15.2Ω，已严重漂移。

3. 测量同一线路上的其他电阻，阻值均在标称范围内。

解决方法：更换同规格（10Ω ±1%）贴片电阻后，Wi-Fi信号恢复正常。

根因分析：该电阻长期处于大电流通过状态，电阻膜层老化导致阻值升高，影响Wi-Fi模组的供电稳定性-21。该案例反映了贴片电阻使用环境引起的电阻值增大这一典型失效模式-21。

五、结尾

5.1 贴片元器件检测核心（电子制造高效排查策略）

本文基于焊接工艺场景，从基础到专业、从目测到仪器，系统梳理了测量贴片元器件好坏的完整方法体系。针对不同场景，建议采用以下分级检测策略：

电子爱好者/维修入门场景：
目视检查 → 在路万用表电阻/二极管档初筛 → 必要时脱焊后非在路精确测量 → 替换法最终确认

工厂来料质检（IQC）场景：
包装与标识检验 → 外观显微镜检查 → 批量万用表/LCR电桥参数抽测 → 可焊性测试（参考J-STD-002标准）→ 特殊器件X-Ray检测-3

SMT生产线质量管控场景：
SPI焊膏检测 → AOI自动光学检测 → ICT针床电气检测 → X-Ray隐藏焊点检测 → 功能测试-1

专业维修/失效分析场景：
目视检查 → 万用表/LCR电桥精确参数测量 → 热成像仪排查过热点 → X-Ray/声学显微镜分析内部缺陷 → 环境模拟测试复现失效现象-23

5.2 贴片元器件检测价值延伸（维护与采购建议）

日常维护建议：

• 定期清理电路板表面灰尘和助焊剂残留，特别是含卤素成分的助焊剂残留需彻底清除，否则在潮湿环境中可能引发电解腐蚀，导致元器件隐性失效-21。

• 对于工业设备PCBA，建议定期进行环境适应性验证（高温高湿测试、温度循环测试），提前发现隐性失效风险-23。

• 做好防潮、防尘、防静电措施，工作环境保持温度22±2℃、湿度45%-55%RH-5。

采购建议：

• 选用正规渠道的元器件，要求提供原厂质检报告和RoHS环保认证。

• 根据应用场景选择合适等级的元器件：消费电子用消费级，汽车电子用车规级（需通过IATF 16949认证），工业设备用工业级-31。

• 对于对可靠性要求高的场景，建议在采购时进行抽样检测（可焊性测试、电气参数测试等），防止假冒翻新元器件流入产线。

校准建议：

• 万用表、LCR电桥等检测设备需定期校准，确保测量精度。

• 对比测量结果时，尽量使用同一台设备，减少设备间系统误差。
